齒輪轉向箱的結構特性
作者：越新機械 發布時間：2020-07-11 09:20:06 瀏覽次數 :

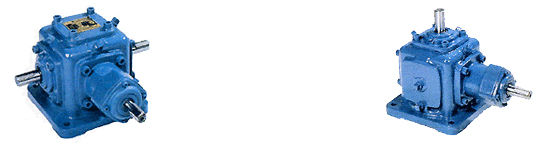

T系列螺旋錐齒輪轉向箱
齒輪轉向箱概述：
齒輪轉向箱又名換向器
、轉向器，是一種動力傳達機構
，是減速機中的一個系列
，在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化
。轉向箱可以正反運轉
，低速或高速傳動平穩。轉向箱當速比不是1:1時
，橫軸輸入
、縱軸輸出為減速，縱軸輸入
、橫軸輸出為增速
。
結構機殼：高剛性FC-25鑄鐵鑄造；
齒輪轉向箱的齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成
；
主軸：軸類采用合金剛調質
、高懸重負荷能力；
軸承：配備重負荷能力的滾錐軸承
；
油封：雙封唇片的油封
、兼具防塵及防漏油的能力；
潤滑：適當?shù)臐櫥褪褂?div id="d48novz" class="flower left">
，可以發揮轉向箱的效率，并提高其運轉的壽命
。
齒輪轉向箱的換油周期
a
、初期使用二周或100-200小時，為初摩耗期
，這之間可能有少許金屬摩耗粉粒
，請務必清潔內部，并換新潤滑油
。
b、長期使用時
，每半年至一年或1000-2000小時更換一次潤滑油
。
齒輪轉向箱的安裝：
a、轉向箱只能安裝在平的
、減震的
、抗扭的支撐結構上。
b
、在任何情況下，不允許用錘子將皮帶輪
、聯軸器
、小齒輪或鏈輪等敲入輸出軸上，這樣會損壞軸承和軸。
齒輪轉向箱使用和維護：
a
、轉向箱安裝后
，檢查是否靈活。正式使用請必須進行空載試驗
，在運轉正常的情況下，再逐步加載運轉
。
b
、轉向箱嚴禁超過額定載荷使用。
c
、轉向箱在使用前和工作中應檢查油位是否正常
。
齒輪轉向箱的結構、特性與反應：
機殼：高剛性FC-25鑄鐵鑄造
；
齒輪：齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火，及研磨而成
；
主軸：軸類采用合金剛調質
、高懸重負荷能力；
軸承：配備重負荷能力的滾錐軸承
；
油封：雙封唇片的油封
、兼具防塵及防漏油的能力；
潤滑：適當?shù)臐櫥褪褂?div id="d48novz" class="flower left">
，可以發揮轉向機的效率
，并提高其運轉的壽命
。
a. 初期使用二周或100-200小時
，為初摩耗期，這之間可能有少許金屬摩耗粉粒
，請務必清潔內部
，并換新潤滑油。
b.長期使用時
，每半年-一年或1000-2000小時更換一次潤滑油
。
潤滑油種類：本產品潤滑油采用中國石油全效齒輪油90-120度，低轉速
、輕負荷條件，建議采用全效齒輪油90度
，重負荷
、高溫的條件
，建議采用全效齒輪油120度。
齒輪轉向箱技術參數：
可配單獨軸
、雙橫軸
